商品情報

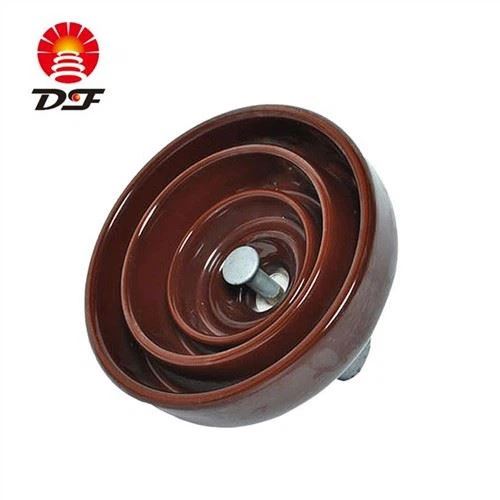

名前: 磁器ディスク懸濁液の絶縁体
タイプ：U70B磁器ディスクサスペンションインシュレーター
関連タイプ: 電圧範囲: 11kV~220kV
規格：IEC規格
絶縁体のグレイズカラー: ブラウンまたはライトグレー
機械的障害負荷: 70kN、100kN、120kN、160kN、210kN、300kN、およびクライアントの要求による
素材: アルミナとシリカ磁器
用途：架空送電線・送電線

製品導入

磁器ディスクサスペンションインシュレーターは、最も一般的で重要なタイプの配線です。この製品は、セメントで組み立てられた鉄のキャップとその他の付属品で構成されています。セメントと接触するスピンドルと鉄キャップの表面は、通常はアスファルトである薄いクッション層でコーティングされており、スピンドルの上部と磁器本体の間に弾性ライナーがあります。この製品の表面は一般的に茶色と灰色の釉薬がかけられており、鉄のキャップとスピンドルは溶融亜鉛メッキされています。当社の製品が小型で軽量という利点を備えているという事実ほど驚くべきことはありません。また、持ち運びやメンテナンスが非常に簡単です。他社製品に比べ、同枚数で1/3の軽量化が可能です。これにより、設置の労働集約度とタワーの重量負担圧力が軽減されます。張力に強い弦は、曲げ距離に十分耐え、タワーの損傷に対する周期的な衝撃力を遅くすることができます。

製品の利点

磁器ディスクサスペンションインシュレーターは、優れた耐フラッシュ性を備えています。シリコーンゴムシースは、撥水性と撥水移行性に優れているため、使用頻度の高い耐湿フラッシュ電圧と耐汚れ性を向上させます。また、優れた耐候性セルフクリーニング能力も備えており、特にほこりの多い環境で汚れがゆっくりと蓄積すると、パフォーマンスはますます優れています. これにより、重汚染地域の運用線の沿面距離の要件を満たすことができますが、送電線の安全な運用を確保するために、送電線のファウルフラッシュトリップ事故を効果的に防止することもできます。

磁器ディスクサスペンションインシュレータの主なパラメータ:

技術仕様:

IEC標準クラス	U70B & U70BL
最小機械的破損荷重 (kN)	70
ボールとソケットのカップリング	16
ステンレス鋼のセキュリティクリップ	W
寸法
間隔 H	んん	146
直径D	んん	255
沿面距離	んん	320
機械的値
機械的強度	kN	70
衝撃強度	N.m	6
定期耐力試験荷重	kN	35
電気値
商用周波数湿潤耐電圧 (5本/1本)	キロボルト	40
電源周波数乾燥耐電圧 (5本/1本)	キロボルト	70
乾雷インパルス耐電圧 (5本/1本)	キロボルト	100
電力周波数パンクチャ電圧	キロボルト	110
電波影響電圧	μV	50
重さ	4.7kg
